一、 项目概况
针对电子价签的电子墨水屏是近几年迎合市场低功耗，绿色环保节能理念的产品，电子标签的墨水屏内部电子纸，是由溶剂构成的微胶囊，需要特制的封边的环氧胶保护显示的电子纸，胶粘剂需具有流动性润湿性好，使用有效期长，对玻璃和PS 膜粘接强度高等基础性能，同时具有超长45天的耐高温高湿，耐高温干热，耐高低温冲击的特性。由于一直是海外品牌供应，价格高，服务差； 客户希望开发一款国产化，价格有优势。另外耐老化周期更长到50天的产品。
二、 项目主要完成研究工作
2.1 项目实施进度
（1）2023年8月-9月：撰写Stage Gate（构思提交表格）、技术服务报告、DFMEA、立项报告等，明确项目组成员分工以及根据各项性能要求讨论原料选择；
（2）2023年10月-12月：制定性能表征具体方案；根据预定技术指标设计初始配方，测试分析；调整配方，继续筛选主原料种类，探索配方样制备工艺；在配方样测试分析中发现在WVTR 透水率比较高，另外产品模量比较高，存在冷热冲击失效的问题，继续实验分析问题；给客户送配方样测试；
（3）2024年1月-3月：送样ES028，客户反馈黑白屏，45天可靠性轻微的边损， 客户同意在黑白屏项目上进一步做测试；研发重新调整配方，送样新的产品ES028W2给客户测试，客户反馈13inch 60度-80% 的产品显示情况略差; 其它产品平行确认差异不明显; 可靠性持续天数属于客户记录反馈,现场无法核实.实物观察；反馈我们的产品对比7301N 基本一致,但是优柏确实有细微差异.

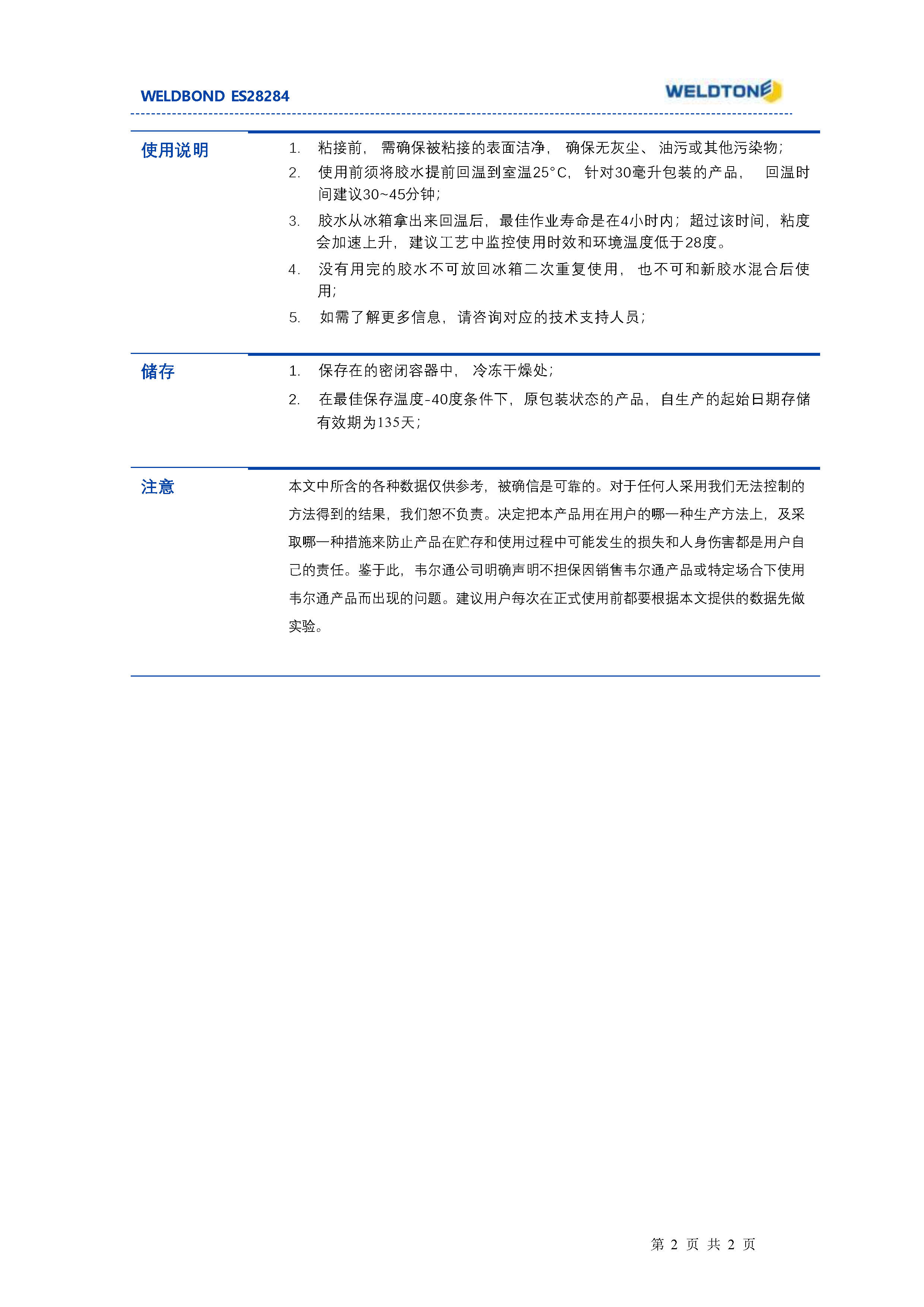

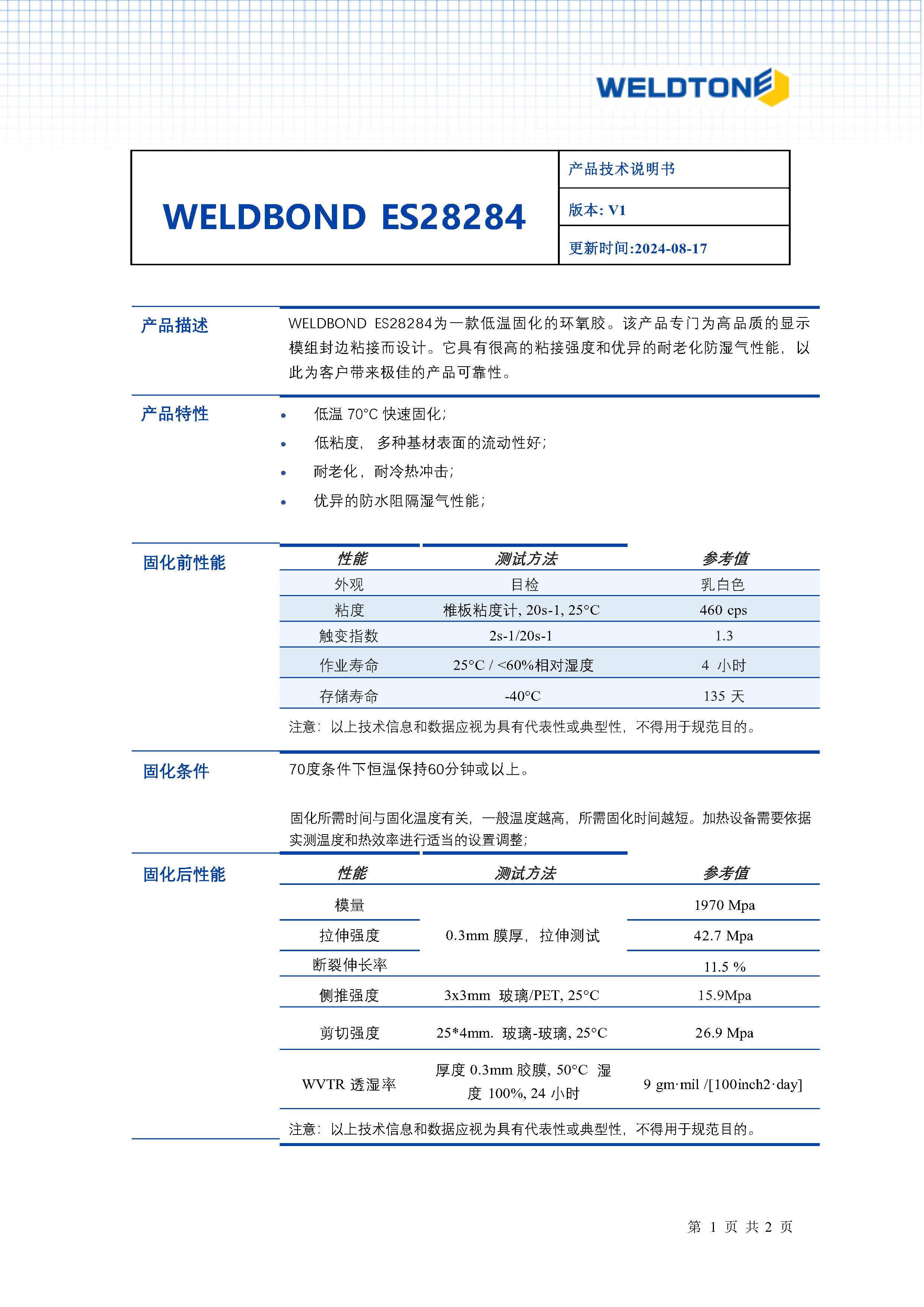

（4）2024年4月-6月：研发进一步调整配方，ES28284 综合性能最优异， 性能和竞品7301n接近，ES28283,ES28282 略差，不如YB7300B-2。ES28284 流动性比较好， 造成拐角的位置容易缺胶，这次没有气泡。所以需要确认下内部的填料含量是否太少造成，共计投了540pcs, 不良6pcs, 3pcs 杂质， 1pcs气泡，少胶2pcs 。同时客户端在验证工艺性，等待客户验证结果，进行下一步动作。
（5）2024年7~8月：客户端验证结果OK ，同时我司内部进入放大釜试产阶段，试产3次后反馈无异常。
2.2 项目技术方案
2.21 技术实施方案
胶粘剂配方设计技术：设计并优化胶粘剂配方，包括原料种类和比例的筛选，保证胶粘剂具有良好粘接力的同时又能保证胶黏剂的耐化学品性能；
工艺设备技术：通过优化配方样制备阶段或测试阶段工艺技术方案，改善测试或生产设备以保证不同批次样品或产品基础物性的稳定性和可靠性。
2.22 关键技术及解决的问题：
1）研发的单组份环氧胶兼顾了固化温度低、固化速度快的特性，该组特性从源头上控制了高温对电子墨水的负面影响；
2）提高了胶黏剂的阻水性能，高阻隔性能使电子墨水的胶囊内部得到更好保护，这避免了屏幕显示字符受水汽的影响而出现变白或者变黑的现象；
3）胶水具备良好柔韧性，同时对软性塑料基材、硬性玻璃基材具有极佳的粘接强度；
4）粘度低、常温下流动性好、可操作时间长，适应不同尺寸屏幕的自动化生产线；
5）在客户产品的可靠性综合测试环节（如高低温可靠性、翘曲度、粘接强度、阻隔性能等）表现优异；
6）符合RoHS，低卤素及Reach等环保性测试要求。
创新点：
1）单组份环氧胶兼顾了低固化温度（如65℃、70℃）和较长可操作时间（>4hr）的特性；
2）逐一研究并改善了可固化性能、柔韧性、阻水性和粘接性，而后对综合性能进行了平衡和优化。目前高柔韧性产品断裂伸长率>100%；低阻水产品在50℃/100RH下的WVPC<10gm·mil/[100inch2·day]；产品的粘接性能DSS>20kg (25℃，3mm*3mm Glass/PET）。
2.3 阶段性成果
2.31 预期达到的目标（技术指标）：
主要技术要求：粘度400-800；点胶无气泡，流动性好，10分钟流动距离>35mm;固化温度70度60分钟，固化后无黄变、开裂和分层，气泡；模量1300-200Mpa；；玻璃和PS 膜表面的剪切强度>6Mpa；规定环境下高温高湿，高温低湿，冷热冲击50天，显示屏字符图案无发黑发白等显示异常现象，无分层裂纹现象。
2.32 阶段性成果汇报
（1）70 ℃/60min 固化产品在客户端同时满足极其严苛的45天的高温高湿、高温低湿、冷热冲击等可靠性要求。
（如65℃/85RH% >500H 、60℃/40RH% >45天、(-40℃~60℃)/30min /cycle / 500cycles、70°C 存储时间>500H、-40C存储时间>500H）
（2）针对更高端显示应用的低温固化高柔韧性产品已在客户端初步测试通过，开始逐步量产导入中，预计第三季度会完成量产；
三、专利情况
本项目核心技术申请专利情况：
1. 一种环氧树脂低温固化剂及其制备方法，受理号：CN202210386289.X
四、公司简介
韦尔通科技股份有限公司成立于2016年，总部位于厦门，是一家专注于高端胶粘剂的技术驱动型企业。我们的创新产品线涵盖半导体、消费电子、新能源等多个市场。公司视复合型人才为核心竞争力，研发人员占比超过30%，已成功研发并安全生产了百种胶粘剂产品。韦尔通荣获国家工信部授予的“国家技术创新示范企业”、国家高新技术企业等近百项荣誉。我们立志成为胶粘剂技术的全球领导者，用不断创新研发的解决方案助力全球制造业。
