一、         产品创新背景

目前，传统的电子产品盖板保护片主要采用玻璃、亚克力等透明或单一颜色的硬质材料制成，其颜色和表面ID图案（如品牌logo、装饰纹路、个性化标识等）均为固定设计，无法根据用户需求、使用场景或环境变化进行调整。这种固定化的设计存在以下缺陷：

（1）功能单一：传统盖板仅具备屏幕保护、防刮耐磨的基础功能，缺乏互动性和趣味性，无法实现与用户的场景化互动；用户无法根据自身喜好切换盖板颜色和ID图案，无法满足不同场景下的审美需求。例如日常使用、商务场合、休闲娱乐等场景对盖板外观的不同要求；

（2）颜色单一：传统盖板一般选择黑色或者白色，无法切换不同颜色，或者调色起来比较困难，反复多次做油墨调色，仍无法达到客户想要的颜色效果。

（3）适应性差：固定颜色的盖板在不同光线环境下的视觉效果差异较大，例如浅色盖板在强光下易反光，深色盖板在暗光下辨识度低；同时，固定ID图案无法根据产品使用状态（如开机、充电、收到通知）进行动态反馈；

因此，研发一种结构简单、成本可控且颜色和logo图案可动态变色的新型盖板保护屏，成为解决现有技术缺陷的关键。而电子纸变色膜技术具备低功耗、轻薄柔性、颜色切换灵活等优势，将其应用于电子产品盖板，可有效解决上述缺陷，适配电子产品个性化订制需求。

二、         产品创新目的

由于墨水屏的显示底层由一个个装着染料分子的微型墨囊构成，无法像 OLED 那样弯折，因此墨水屏很难解决外侧排线占空间的问题，最多只能做到三面窄边框。这就导致了始终有一条边框过大的问题，客户整机在ID设计上有较大限制，只能通过丝印不同颜色的侧边条来做视觉窄边框补偿。

我司产品部技术人员在构思变色膜应用时，看到客户经常在盖板侧边条颜色上来回调色，为了达到理想的视觉效果，一款新项目的盖板经常要多次打样反复调色确认；于是探索变色膜产品在盖板变色上的应用机会。在与客户沟通讨论之后，决定共同开发一款可以实现侧边变色的盖板产品。

三、设计图案灵感说明

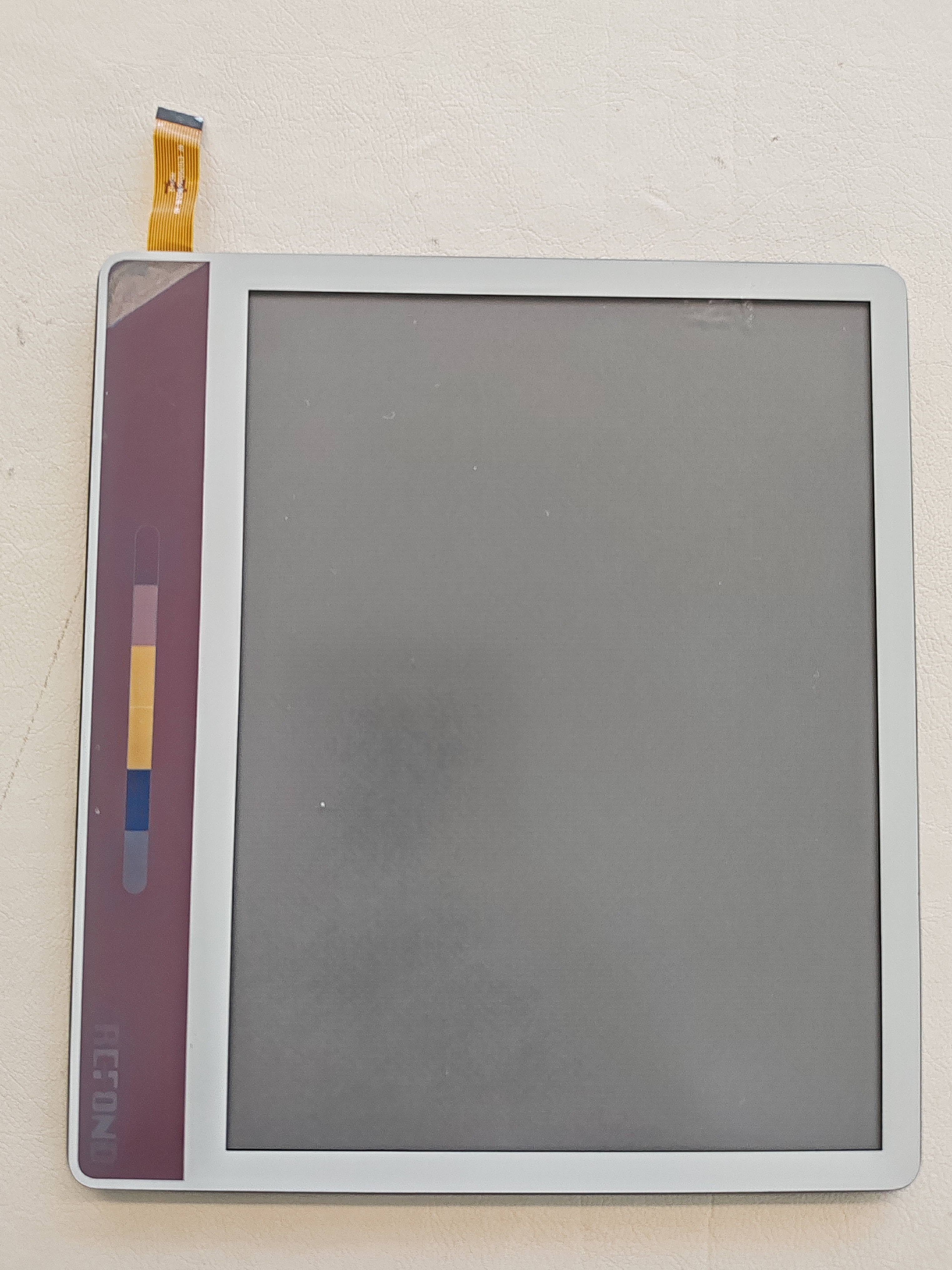

  本次盖板侧边竖向渐变色彩条设计，立足于东方自然美学与光影流动艺术，以昼夜晨昏间山野霞光的自然色彩变化为创作灵感，萃取日出到日暮里自然流转的多元色系，将瞬息万变的自然光影定格于方寸侧边区域，为简约方正的屏幕外观赋予灵动的层次美感与诗意内涵。

竖向排布的渐变色彩，复刻了晨昏时分天空由深至浅、由暖转冷的光影变化规律。暖调的红棕、浅黄取自朝阳破晓时漫洒的霞光，自带热烈鲜活的视觉氛围，寓意着蓬勃向上的进取力量，象征设备稳定高效、持续迸发的运行性能，也寄托着使用者奔赴前路、锐意开拓的生活期许；过渡的蓝色调源自晴空万里的澄澈天幕，代表理性、可靠与沉稳，暗含产品精准稳定的技术内核，传递专业、严谨的使用属性；收尾的深绿、灰调萃取自日暮山林的静谧底色，兼具包容、平和的气质，既弱化多色搭配带来的视觉杂乱感，也象征着沉稳续航、长久耐用的产品特质。

规整的竖向窄条造型，在大面积极简银灰色机身的衬托下，打破了整机外观的单调沉闷，纵向延伸的色彩线条在视觉上拉伸了机身比例，让设备造型更具利落精致的美感。多种色彩循序渐进柔和过渡，没有强烈的色彩冲突，既兼顾了外观的高级辨识度，又不会破坏设备整体简约大气的设计基调。

设计将自然时序之美凝练于工业产品细节之中，把朝暮山河的温柔诗意融入硬件外观设计，让冰冷的工业器件兼具自然美学温度。

四、产品的结构说明

 RF-ET0700356变色盖板产品是一款可变色电子书盖板产品。产品含玻璃盖板、AG膜、PS膜、变色电子纸以及整套驱动板。

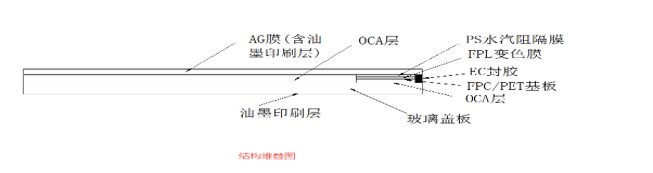

1）变色盖板堆叠结果

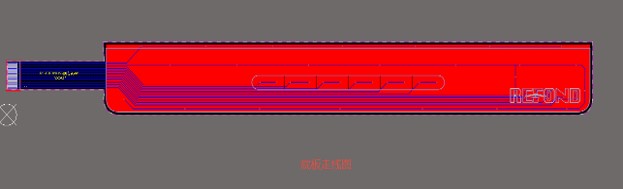

2）底板走线和加工流程

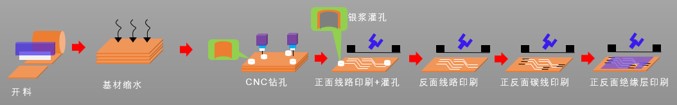

底板：采用高分子聚合物为主要成分制成的超薄超轻基材。线路采用高精度转印工艺，银浆灌孔导通基材正面碳浆块与背面的银线走线。底板加工流程如下：

3）电子纸：

 Prism3S 微杯式6色电子纸，膜片由数百万个微杯结构组成，微结构尺寸近似于人类头发直径。每个微杯中包含悬浮在透明流体中四种带色粒子，其中包含带正电红色粒子与蓝色粒子，带负电的黄色与白色粒子。当施加正电场或负电场时，相对应的粒子会移动到微杯顶部，显示出需求的色彩与图形。在Prism 3S显示色彩中，E Ink保证白/红/黄/黑/蓝/绿共六种颜色，其中白/红/黄为基本色，黑/蓝/绿为混合色。

上PS膜：适用于EPD显示，柔性太阳能光伏封装用阻隔膜，具有高耐候、高阻水汽性能阻隔膜。阻水率WVTR 可以满足10¯3次方。

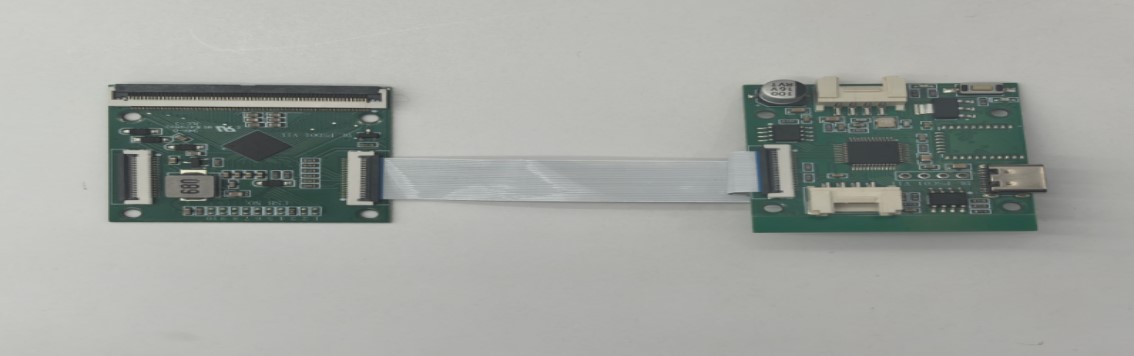

4）驱动块说明

Prism3S 驱动IC采用的是IST7400LB1。IST7400LB1是一款64通道输出的电子纸(EPD)源极驱动芯片。该器件采用3位串行输入/并行输出架构，每个输出通道均集成电平转换功能，可将3位数字信号转换为8阶模拟输出电压（VP3、VP2、VP1、GND、VN1、VN2、VN3及高阻态Hiz）。通过输入逻辑电平配合OE引脚控制，64个输出引脚（S1至S64）可动态切换至上述任意电压等级。

主控制芯片是意法半导体推出的STM32微控制器，内核采用ARM架构具备低功耗特性。64Mb SPI flash+2kb EEPROM USB UART/USB Slave/TF card/NRF/ATK-Module Port。

                         （控制卡模块）

五、产品展示验收效果

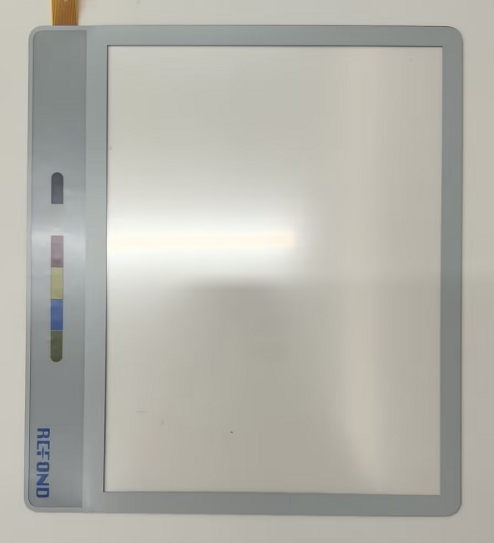

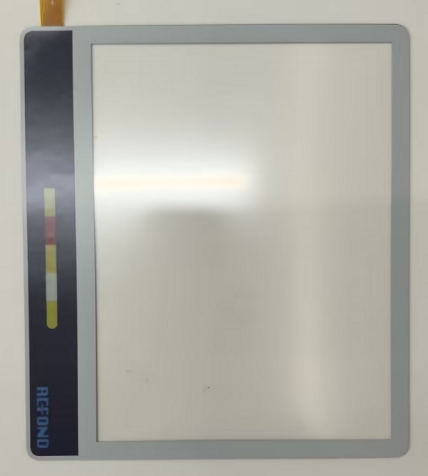

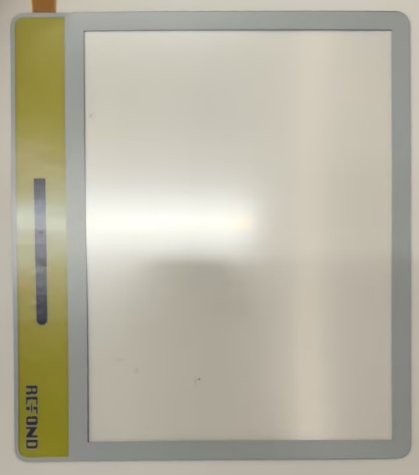

  4月份我司完成样品的组装调试，将产品拿到客户端进行现场展示。此次总共展示了5套程序显示的动态图形循环播放，以及多张静态图形的显示。样品使用板卡控制，后期可以使用整机APP程序进行控制。客户对这种显示效果表示满意，会继续探讨变色膜在电子书盖板上的应用，对变色膜的多场景应用起到推动作用。
